磁珠的应用
本文主要介绍了磁珠的应用范围，本文字数约970字，阅读完全文需10分钟。
磁珠的单位是欧姆，而不是亨利，这一点要特别注意。因为贴片磁珠的单位是要按照它在某一个频率产生的阻抗来标称的，然而阻抗的单位也是欧姆。所以在贴片磁珠的数据表里会符加一个频率与阻抗的特性曲线图。在一般情况下都以100mhz为标准，例如2012b601，指在100mhz的频率下贴片磁珠的阻抗为600r(欧姆)。
磁珠多用于信号回路
磁珠多用于信号回路，主要用于emi方面，磁珠，是能量转换消耗器件。磁珠用来吸收频信号，象一些rf电路，pll，振荡电路，含频存储器电路都需要在电源输入部分加磁珠，而电感是一种储能元件，用在lc振荡电路、中低频的滤波电路等，其应用频率范围很少超过50mhz。

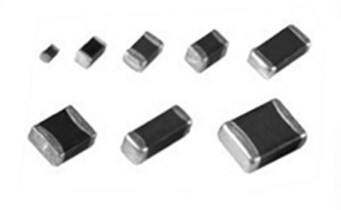

片式电感：在电子设备的 pcb 板电路中会大量使用感性元件和滤波器元件。这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他们的普通应用场合以及特殊应用场合。
表面贴装元件的好处在于小的封装尺寸和能够满足实际空间的要求。除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相同。
在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。
谐振电路还包括高带通滤波器电路。要使电路产生谐振，必须有电容和电感同时存在于电路中。在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。
在谐振电路中，磁珠封装，电感必须具有高q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。
滤波器一般是由无损耗的电抗元件构成的，它在线路中的作用是将阻带频率反射回信号源，所以这类滤波器又叫反射滤波器。当反射滤波器与信号源阻抗不匹配时，磁珠规格，就会有一部分能量被反射回信号源，造成干扰电平的增强。
为解决这一弊病，可在滤波器的进线上使用铁氧体磁珠套，利用磁珠对高频信号的涡流损耗，把高频成分转化为热损耗。因此磁珠实际上对高频成分起吸收作用，所以有时也称之为吸收滤波器。
使用片式磁珠的原因
在谐振电路中需要使用片式电感。而需要消除不需要的噪声时，磁珠提取，使用片式磁珠的选择。
片式磁珠和片式电感的应用场合：
片式电感：射频rf和无线通讯，信息技术设备，雷达检波器，汽车电子，蜂窝电话，寻呼机，音频设备，pdas个人数字助理，无线遥控系统以及低压供电模块等。
