在电路中的四种作用解析

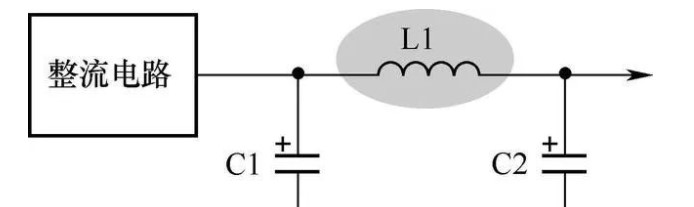

1.电感的滤波电路

电感滤波电路是用电感器构成的一种滤波电路，其滤波效果相当好。

电源电路中的滤波电路接在整流电路之后，用来滤除整流电路输出电压中的交流成分

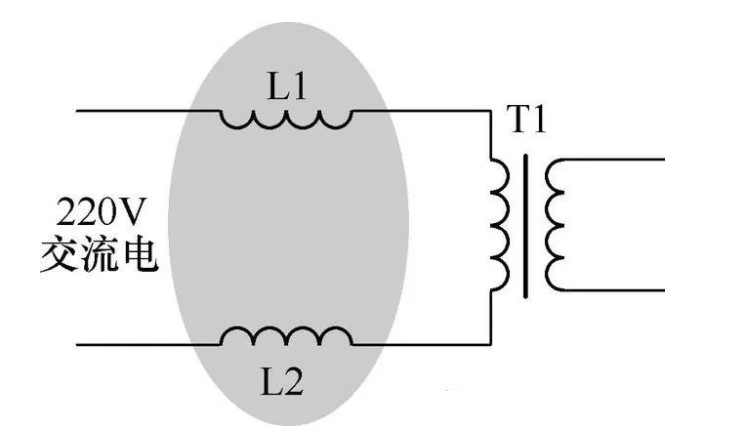

为了防止220V交流电网对机器的差模高频干扰，在一些抗干扰要求比较高的电子电器中都设置L1、L2这种抗干扰电路。

这一抗干扰电路串联在交流电回路中。L1、L2不需要接地线，所以安全性能比较好。

整流电路

2.抗高频共模干扰电路

在交流电网中存在差模和共模两种高频干扰，对于共模干扰需要用共模电感来抑制，电路中的L1和L2为共模电感。

滤波电路

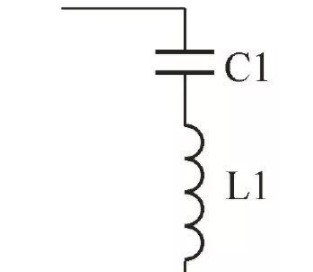

3.LC串联谐振电路

LC串联谐振电路在谐振时阻抗最小，利用这一特性可以构成许多电路，如陷波电路、吸收电路等。

谐振电路

4.LC并联谐振电路

电感在LC并联谐振电路在谐振时阻抗最大，利用这一特性可以构成许多电路，如补偿电路、阻波电路等。

并联谐振电路
