功率电感在主板显卡上的特性及应用

返回列表来源：新晨阳发布日期： 2019.09.06 浏览：0

功率电感在主板显卡上的特性及应用
本文主要介绍了功率电感在主板显卡上的特性及应用，本文字数约300字，阅读完全文需3分钟。
特性：1、使用载带包装运用于SMT。
2、耐大电流，低直流，方形；宽度：6.2mm~12mm，高度：3.0mm~8.0mm 。
3、磁性屏蔽结构。
4、适用于回流焊SMT工艺。
5、无铅产品，符合RoHS指令。
应用：广泛应用于主板显卡，便携式摄录机，液晶显示，笔记本电脑，网络通信，便携式通讯设备电源等。

功率电感

1、 产品标示：

①产品类型：SPRH型。
②外观尺寸：12表示宽12 mm；5表示高5mm。
③电气性能表示：221表示220μH。
④允许公差：K表示±10%，M表示±20%，N表示±30% 。
⑤包装方式：R表示载带盘装；B表示散装。

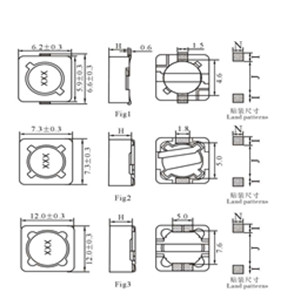

2、外型尺寸(单位：mm):

外形尺寸图

3、电气性能

Part NO	H（Max）	N	I	J	Fig
SPRH62	3.0	1.9	1.4	4.6	1
SPRH64	5.0	1.9	1.4	4.6	1
SPRH73	3.4	2.2	1.6	4.8	2
SPRH74	4.5	2.2	1.6	4.8	2
SPRH124	4.5	5.4	2.9	7.0	3
SPRH125	6.0	5.4	2.9	7.0	3
SPRH127	8.0	5.4	2.9	7.0	3
