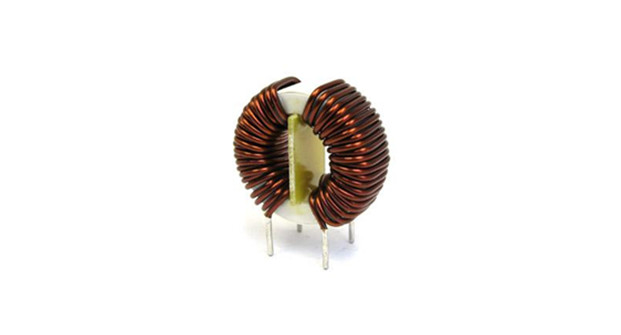

共模电感也称为共模扼流圈。顾名思义，它是一个抑制共模电流的线圈。共模电感器有四个引脚。内部有两组线圈，通常用于差分信号场景。简而言之，两个大小相同、方向相反的信号分别在两个导体上传输，两个信号之间的差异就是差分信号。根据右侧螺旋规则，螺旋线圈中差分信号产生的磁场是红色部分。当差分信号流经共模电感器时，它主要受线圈电阻的影响。

共模电感也称为共模扼流圈。顾名思义，它是一个抑制共模电流的线圈。共模电感器有四个引脚。内部有两组线圈，通常用于差分信号场景。简而言之，两个大小相同、方向相反的信号分别在两个导体上传输，两个信号之间的差异就是差分信号，例如，摄像头的USB接口和Mipi信号都是差分信号的形式。

在其设计中，常选用场共模电感进行滤波，抑制共模电流，并对其他电子设备产生辐射干扰，从而有效减少EMI问题。根据右侧螺旋规则，螺旋线圈中差分信号产生的磁场是红色部分。H1和H2大小相同，方向相反，只是偏移。当差分信号流经共模电感器时，它主要受线圈电阻的影响。

然而，干扰信号是共模信号，并且线圈中存在共模电流。它产生的磁场具有相同的大小和方向，从而增加了线圈中的磁场。然而，电感的作用是防止电流的变化，本质上是防止磁通量的变化，因此它起到了抑制共模电流的作用。同时，电感越大，抑制效应越强

共模电感分为贴片电感和插入式电感。通常，贴片式共模电感的焊盘可以在0201封装中粘贴两个0欧姆电阻器，这就是为什么在一些项目中，为了降低成本，将以前贴片的共模电感替换为0欧姆电阻器的原因。因为0欧姆电阻在高速信号下也能起到共模电感的作用。
