对于普通电容器，有两个端口，但在某些特殊情况下，需要使用三个终端电容器。那么三端电容器有什么用呢？接下来，我们将详细分析三端电容器的使用。毕竟，近年来，三端电容器的利用率越来越高，了解和掌握三端电容器的使用情况非常重要。

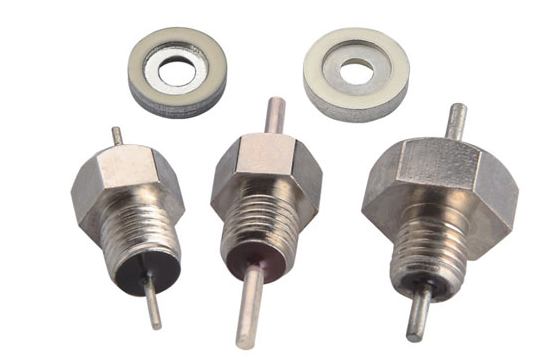

所谓三端电容器是结构特殊的电容器。它与普通电容器的不同之处在于它有三根引线，一根电极上有两根引线。如此微小的变化大大提高了电容器的滤波效果。普通电容器的引线电感对电容器的高频滤波器是有害的，但三端电容器巧妙地利用引线电感形成T型低通滤波器。三端电容器的高频滤波效果明显优于普通电容器。在三端电容器的两根引线上安装铁氧体磁珠，可大大提高T型滤波器的滤波效果。

对于三端电容器，如果接地引线过长，引线的电感也非常有害，这将大大降低滤波性能。对于滤除差模干扰的滤波器，只要等效电容引线的接线尽可能短，对于滤波器滤除共模干扰，还必 须保证电路板与机箱之间良好的接地。可采用簧 片或导电布垫接地。此外，用于I/O接口滤波接地的地线应单独布置，且只在一点上与电路板的其他地线连接（这称为“清洁”接地）。这在使用π滤波电路时更为重要。

同时需要注意的是，滤波器应并排安装，否则滤波后的信号和未滤波的信号之间会产生串扰，使整个滤波失效。当更多的引线需要滤波时，使用多通道滤波器（我公司有产品，分别对应π型滤波电路和T型滤波电路）。过滤器与机箱上的电缆接口之间的导线应短，并可添加一层阻挡层。
