贴片电感型号及贴片电感封装尺寸
本文主要就贴片电感型号及贴片电感封装尺寸进行了系统性的介绍，本文字数约690字，阅读完全文7分钟。

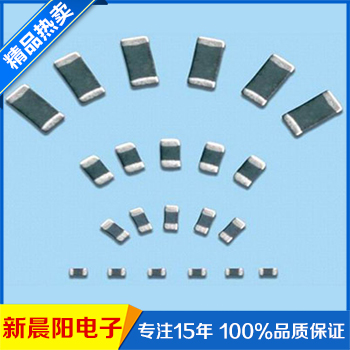

贴片电感（Chip inductors），又称为功率电感、大电流电感和表面贴装高功率电感。具有小型化，高品质，高能量储存和低电阻等特性。
贴片电感分类：
绕线型
它的特点是电感量范围广（mH～H），电感量精度高，损耗小（即Q大），容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方 面受到限制。陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。
TDK的NL系列电感为绕线型，0.01~100uH，精度5%，高Q值，可以满足一般需求。
NLC型 适用于电源电路，额定电流可达300mA;NLV型为 高Q值，环保（再造塑料），可与NL互换;NLFC 有磁屏，适用于电源线。
叠层型
它具有良好的磁屏蔽性、烧结密度高、机械强度好。不足之处是合格率低、成本高、电感量较小、Q值低。
它与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装;一体化结构，可靠性高;耐热性、可焊性好;形状规整，适合于自动化表面安装生产。
TDK的MLK型电感，尺寸小，可焊性好，有磁屏，采用高密度设计，单片式结构，可靠性高;MLG型的感值小，采用高频陶瓷，适用于高频电路;MLK型工作频率12GHz，高Q，低感值（1n~22nH）
薄膜片式
具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。
编织型
特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。用作功率处理的微型磁性元件。
贴片电感主要型号：
SP31/32/42/43/52/53/54/73/75/104/105；
SPE321618/322520/453226/575047；
SPRH62/64/73/74/124/125/127；
SPF1608/3310/3316/3340/5022；
SPC1608/3316/5022；
SPDU2D09/2D14/3D14；
SPD2D11/2D18/3D16/3D28/4D16/4D18/4D28/5D18/5D28/6D28/6D38；
SPRD8D28/8D38/8D43；
SPR74/105/125；
SRPB6028/63/74/105/125；
SPQ63/103/104/105；
SPM2508/0420/0518/0520/0530/0620/0625/0630/1004/1203/1205/1206/1208；
SPT3B12/3B18/4B18/4B20/4B28/5B18/5B20/6B18/6B28。
贴片电感封装尺寸：
