压敏电阻的工作原理及特性

本文主要介绍了压敏电阻的工作原理，本文字数约525字，阅读完全文需5分钟。

它相当于一个可变电阻，它是并联于电路中的。当电路在正常使用时，压敏电阻的阻抗很高，漏电流很小，可视为开路，对电路几乎没有影响。但当一很高的突波电压到来时，压敏电阻的电阻值瞬间下降（它的电阻值可以从MΩ（兆欧）级变到mΩ（毫欧）级），使它可以流过很大的电流，同时将过电压箝位在一定数值。

由于压敏电阻的突波承受能力取决于它的物理尺寸，因而有可能获得不同的浪涌电流值。

当加在压敏电阻上的电压低于它的阈值时，流过它的电流很小，它相当于一个阻值无穷大的电阻。也就是说，当加在它上面的电压低于其阈值时，它相当于一个断开状态的开关。

当加在压敏电阻上的电压超过它的阈值时，流过它的电流激增，它相当于阻值无穷小的电阻。也就是说，当加在它上面的电压高于其阈值时，它相当于一个闭合状态的开关。

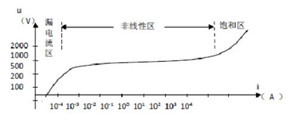

特性曲线

当电压较低时，压敏电阻工作于漏电流区，呈现很大的电阻，漏电流很小；当电压升高进入非线性区后，电流在相当大的范围内变化时，电压变化不大，呈现较好的限压特性；电压再升高，压敏电阻进入饱和区，呈现一个很小的线性电阻，由于电流很大，时间一长就会使压敏电阻过热烧毁甚至炸裂。正常使用时压敏电阻处于漏电流区，受到浪涌冲击时进入非线性区泄放浪涌电流，一般不能进入饱和区。

文章来源：深圳新晨阳电子
